3000噸臥式油壓機是山東威力重工設計生產的油壓機種類的一種，根據其機身結構的特點分為四柱臥式油壓機、單柱臥式油壓機等。本文介紹的這款3000噸臥式油壓機設備，采用四梁四柱臥式結構，可用于銅型材、鋁型材的冷擠壓成型、金屬制品熱擠壓成型等，還可用于各類汽車傳動軸的花鍵軸或法蘭盤壓裝。可將各種比較大的金屬邊角料、廢鋼、廢鐵、廢銅、廢鋁，解體汽車殼，廢油桶等擠壓成長方體、圓柱體、八角形體等各種形狀的合格爐料。
3000噸臥式擠壓油壓機液壓體系調速回路是中心回路，液壓回路的挑選作業有必要從挑選調速回路（包括決定油路的循環方法和油源結構方法）開始。
1）壓力操控回路：
挑選各種壓力操控回路時，應仔細推敲這種回路在選用時所需考慮的問題以及其特色和適用場合。例如，挑選卸荷回路時要考慮卸荷所形成的功率丟失、溫升、流量和壓力的瞬時變化等。
2）多缸運動回路：
多缸運動回路與單缸運動回路比較，需額外考慮多缸之間的相互關系問題，即多缸動作同步問題、互不攪擾問題、先后動作次序問題和不動作時的卸荷問題。至于每個缸的調速、換接、限壓等問題，依照單缸回路進行挑選，并在合成液壓體系時做一些必要的調整。
3）調速回路：
根據3000噸臥式擠壓油壓機液壓執行元件工況圖上的壓力、流量和功率的巨細以及體系對溫升、作業平穩性等方面的要求挑選調速回路。
4）快速運動回路和速度換接回路：
快速運動回路是和調速回路密切相關的，在調速回路中挑選油源方法和體系功率、溫升等問題時有必要考慮快速運動回路。一旦調速回路確認后，快速運動回路基本上也就確認了。速度換接回路的結構方法由調速回路和快速運動回路來決定。在挑選速度換接回路時，要根據體系的具體要求來確認是挑選機械操控式換接方法仍是電氣操控式換接方法。

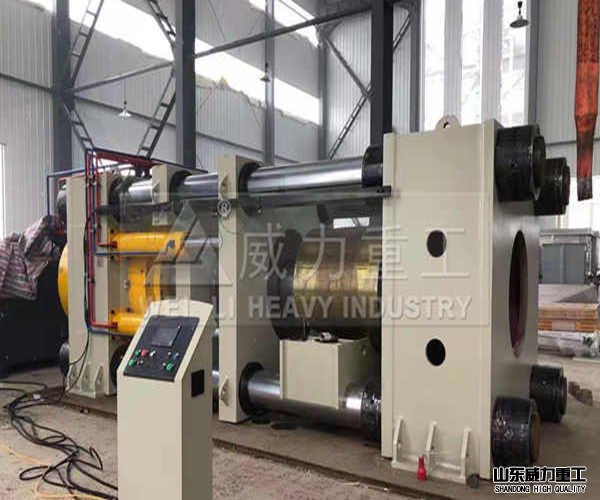

3000噸臥式油壓機
3000噸臥式擠壓油壓機的液壓缸回路特點：
1、3000噸臥式擠壓油壓機滑臺能完成的工作循環是快進—1工進—2工進—快退。
2、滑臺由單桿活塞液壓缸的缸體帶動，活塞桿固定。
3、滑臺的兩種工進速度采用進油路串聯兩個調速閥來實現，用二位二通 閥換接。
4、3000噸臥式擠壓油壓機為了實現快進，液壓缸采用差動連接，由三位五通主換向閥和行程閥換接，并采用限壓式變量泵組成容積節流聯合調速回路。
5、為了減少換向沖擊，提高平穩性，主換向閥采用電液換向閥，由電液 聯合控制。
6、配合以上主要措施二設置的一些元件，如外控式順序閥、單向閥、壓力繼電器、背壓閥等。其他如壓力表、過濾器等是確保組成完整的能保 證系統正常工作的液壓機液壓傳動回路的輔助元件。

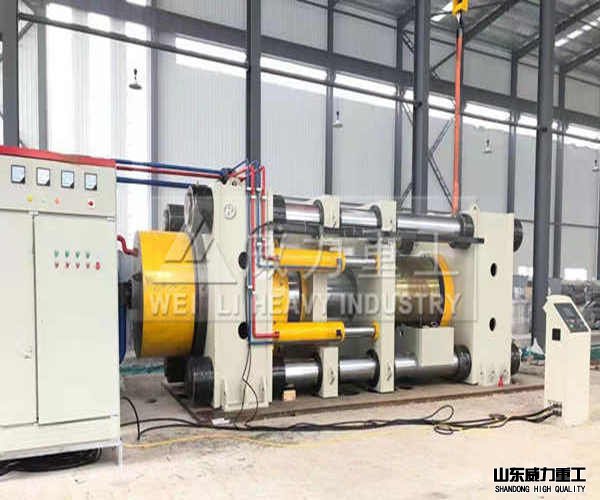

3000噸臥式冷擠壓油壓機
3000噸臥式擠壓油壓機是一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。主機采用臥式框架結構，由底座、立柱、上下連接橫梁和壓裝液壓缸裝配而成，其中裝配油缸由國內專業液壓缸廠家生產，立柱采用表面鍍硬鉻，長時間使用不會出現磨損。整體結構運行平穩，不會出現走歪或是頂柱子的現象。采用變頻電機，保證中間橫梁穩定行走。
